Duben 2023 - Elektro brouček a dálkově spínaná LED
Brouci jsou skvělá výrobní aktivita do šesté třídy k základním obvodům. Naopak dálkově spínaná LED je vhodná do deváté třídy, ať již jako výrobek, tak jako demonstrační pomůcka.

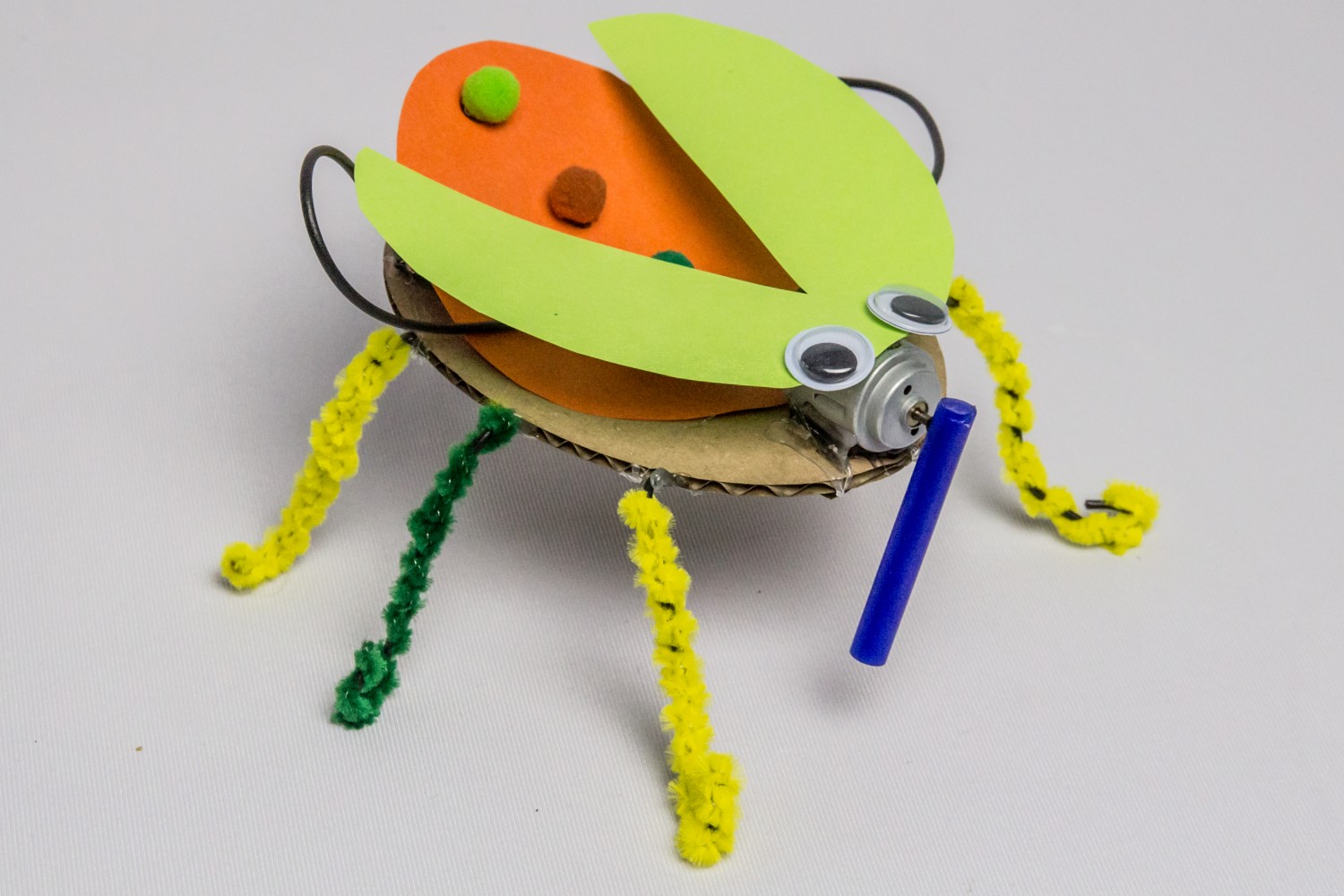

Elektro brouček

Elektro brouci jsou inspirovaní dílnou Katky Lipertové:
Návod na elektro broučka přikládám jako pdf. Potřebujete následující součástky, zdobení se meze nekladou:
- motorek DC, 3V: ODKAZ HADEX
- držák na baterku AA: existuje buď s vývody (ODKAZ HADEX) nebo s pájecími očky (ODKAZ HADEX). My jsme používali ty s očky, ale jisté výhody mají i ty s vývody
- baterka AA
- krokosvora bez izolace (ODKAZ HADEX) nebo s izolací (ODKAZ HADEX), je to jedno
- propojovací kabel - dvojlinka 2x0,15, (ODKAZ ELKOV).
- drát na nožičky - nějaký trvdý drát (CYA). Můžete použít něco mezi těmito tloušťkami: 1mm2 se hůř provléká ale lépe drží tvar (ODKAZ ELKOV) a 0,75mm2 se snadno provleče, ale snáz se ohne (ODKAZ ELKOV)
- karton na tělíčko
Z nářadí se vám může hodit: tavná pistole, odizolovávací kleště, kombinačky, páječka. Ze zkušenosti se ale vše dá připravit tak, abyste si vystačili s obyčejnými nůžkami a svíčkou na rozehřátí tavné tyčinky.
Na ozdobní můžete použít očka, chlupaté drátky, bambulky, barevné papíry...
Návod v pdf:
Dálkově spínaná LED
Návod od Zdeňka Poláka najdete ve sborníku Heuréky na straně 73:

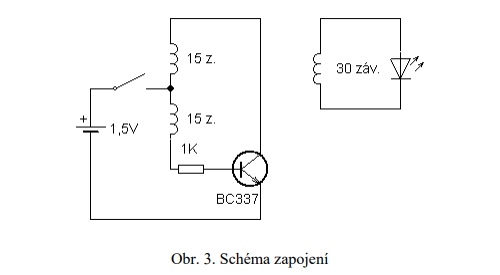

My jsme tvořili variantu z UTP kabelů (ODKAZ GMe). Měli jsme cívku z cca 2m dvoj kabelu o cca 13 dvoj závitech.
Jedna cívka je propojená s prakticky libovolnou obyčejnou LED (například bílá LED ODKAZ GMe).
Na druhou cívku potřebujete odpor cca 1kOhm (ODKAZ GMe). Další součástkou je tranzistor, ten může být libovolný bipolární. Ať NPN či PNP,
ve druhém případě se pak musí otočit baterie. Ten nejlevnější, který vydrží kolektorový
proud nejméně 200 mA. Vhodné jsou třeba typy BC337, 2N3904, 2N2222, 2N5551,
2N4401, KF507, apod. (ODKAZ GMe). Dále můžete použít spínač, ale nemusíte (ODKAZ GMe), ulehčíte si tím hodně práce. Poslední součítkou je pak baterka AA a držák na baterku (ODKAZ GMe), který se dá zbastlit podle návodu Poláčka, nicméně se na spínáčky strašně špatně pájí.


Návod k pájení najdete v odkazu níže, nicméně musíte si dát pozor na to, zda máte polovidič typu PNP nebo NPN, pak je jen třeba vyměnit půly baterie.
